【CJX2系列】
CJX2-6.3
>>用途
CJX2-6.3交流接触器适用于交流50Hz/60 Hz，额定绝缘电压AC690V，额定工作电压至AC660V，在AC-3使用类别下，额定工作电流至6.3A的电路中，供远距离接通与分断电路之用，适宜于笼型感应电动机的起动，分断。并可与热继电器直接插接组成电磁起动器，以保护可能发生操作过负荷的电路。接触器还可方便加装辅助触头，同时两台接触器可并装成机械联锁交流接触器。

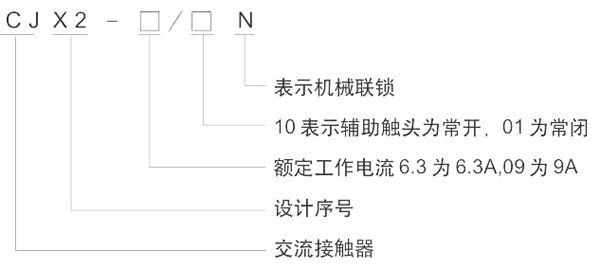

>>型号含义
>>接触器可以加装的辅助触头组，其型号见
| 型号 | 触头数量 | 接线形式 |
| F4-20E | 2NO | 螺钉链接 |
| F4-11E | NO+NC | 螺钉链接 |
| F4-02E | 2NC | 螺钉链接 |
>>技术参数
参数/型号 | CJX2-6.3 | CJX2-09 | |||
AC-3 使用类别下额定工作电流(le)A | 380V | 6 | 9 | ||
660V | 5 | 7.5 | |||
约定发热电流 (lth)A | 16 | 16 | |||
额定工作电压(Ue)V | 380.660 | ||||
额定绝缘电压(Ui)V | 660 | ||||
AC-3 (6le le) | 电寿命(次) | 0.3*106 | 0.3*106 | ||
操作频率 h-1 | 1200 | 1200 | |||
AC-4 (6le 6le) | 电寿命(次) | 10*104 | 10*104 | ||
操作频率 h-1 | 300 | 300 | |||
机械寿命(次) | 5*106 | ||||
辅助触头 | 约额定发热电流 | 6A | |||
电寿命 | 交流360VA 直流33W | 0.5*106 | |||
线圈参数 | 额定控制电压(Ue)V | 12,24,48,110,220,380 | |||
吸合电压 | 0.85-1.1Ue | ||||
释放电压 | 0.2-0.7Ue | ||||
线圈功率 VA | 吸合保持 | 40/4 | |||
功耗 | 1.2W | ||||
吸合时间 | 6-18ms | ||||
释放时间 | 5-23ms | ||||
功率因数 | 接通 0.8 of,断开 0.3 | ||||
